Probandentastatur (2016-2025)

Diese Seite beinhaltet die Dokumentation der Probandentastaturen die von 2016 bis 2025 verkauft wurden: die Probandentastatur Advanced (Ag Panel) und die Probandentastatur Universal (Ug Panel).

Für folgende Tests ist die Verwendung einer Probandentastatur (Ag Panel oder Ug Panel) unbedingt notwendig: COG, DT, INHIB, PP-R, RT, SIGNAL, STROOP, SWITCH, VIGIL, WAF, WAFV, ZBA.

Falls Sie auch die Auge-Hand-Koordination mit den Tests 2HAND und SMK testen möchten, ist die Probandentastatur Universal (Ug Panel) erforderlich. Hinweis: die Testformen S3 und S4 des 2HAND können auch mit der Probandentastatur Advanced (Ag Panel) durchgeführt werden.

Alle anderen Tests im WTS erfordern keine Probandentastatur. Viele Tests können dennoch mit der Tastatur bearbeitet werden, um einen Wechsel der Eingabegeräte (z. B. von PC-Tastatur zu Probandentastatur) zu vermeiden.

Lieferumfang

1 Stk. Probandentastatur, Advanced (Ag) oder Universal (Ug)
2 Stk. Joysticks (nur bei Probandentastatur Ug)
2 Stk. Joystickschablonen (nur bei Probandentastatur Ug)

Probandentastatur Advanced

7 Farbtasten, 10 Zifferntasten, 1 Sensortaste
2 Drehregler
Anschlussmöglichkeiten für Fußtasten
Anschlussmöglichkeiten für Fußpedale - analog
Tongenerator (Lautsprecher)
Anschlussmöglichkeit für Kopfhörer und Mikrofon (Klinkenstecker)

Probandentastatur Universal

7 Farbtasten, 10 Zifferntasten, 1 Sensortaste
2 Drehregler
2 analoge Joysticks
Joystickschablonen
Anschlussmöglichkeiten für Fußtasten
Anschlussmöglichkeiten für Fußpedale - analog
Tongenerator (Lautsprecher)
Anschlussmöglichkeit für Kopfhörer und Mikrofon (Klinkenstecker)

Inbetriebnahme

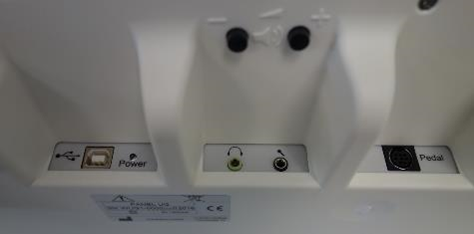

Schließen Sie die Probandentastatur über das mitgelieferte USB-Kabel an den Computer an, welcher für die Testung verwendet werden soll. Auf diesem PC muss das Wiener Testsystem (oder der Testplayer) installiert sein. Verbinden Sie das USB-Kabel mit der USB-B Buchse an der Rückseite der Probandentastatur und das andere Ende mit einem freien Steckplatz (USB-A Buchse) an Ihrem Computer.

Joystickschablonen

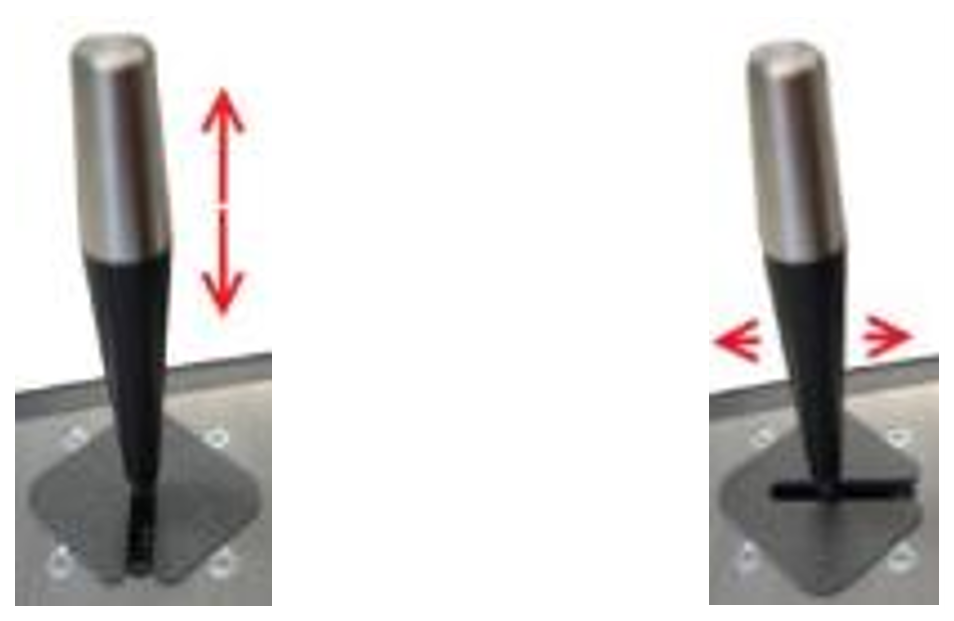

Die Joystickschablone wird wie dargestellt auf die Probandentastatur Ug gesteckt. Zur einfacheren Montage kann der Joystick abgezogen werden.

Joystickschablonen werden bei einigen Tests zur Begrenzung der Joystick-Freiheitsgrade auf eine bestimmte Richtung verwendet. In den Instruktionen dieser Tests werden folgende Symbole verwendet.

Toneingabe und Tonausgabe

Die Tonausgabe im Wiener Testsystem erfolgt wahlweise durch den internen Lautsprecher oder über ein Headset (als Zubehör erhältlich). Das Headset kann über je einen 3,5mm Klinkenstecker für Kopfhörer und Mikrofon an der Probandentastatur angeschlossen werden. Die Buchsen für den Anschluss des Headsets sind mit einem Kopfhörer- und einem Mikrofonsymbol markiert. Falls ein USB-Headset verwendet werden soll, so schließen Sie dieses an einem freien USB-Steckplatz am Computer an. Bei angestecktem Headset ist der interne Lautsprecher der Probandentastatur abgeschaltet.

Die Lautstärke kann mit dem Tasten (+) und (-) auf der Rückseite der Probandentastatur eingestellt, aber nicht auf null geregelt werden.

Fußtasten und Fußpedale

Der Anschluss von Fußtasten oder Fußpedalen (als Zubehör erhältlich) erfolgt über eine einzige Anschlussbuchse. Die Buchse ist mit der Aufschrift Pedal gekennzeichnet. Schließen Sie je nach Bedarf die Fußtasten oder die Fußpedale an.

Spezifikationen

Spezifikationen	Wert
Spannungsversorgung	+5V DC über das USB-Kabel
Stromverbrauch	max. 500mA
Schutzklasse
Gerätetyp	B
max. USB-Kabellänge	3m
max. Headset-Kabellänge	3m
max. Abmessungen (B/H/T)	495 x 50 x 230mm
Gewicht (ohne Zubehör)	1,495kg
Lagertemperatur	-20 bis 60°C
Betriebstemperatur	10 bis 30°C
Relative Luftfeuchtigkeit	max. 70%, nicht kondensierend
