Die neueste Generation unserer SCHUHFRIED Panele ist seit September 2025 verfügbar. Sie umfasst das Panel Standard (SH) und das Panel Universal (UH). Die Dokumentation zu früheren Panelen finden Sie im Archiv.
Welches Panel erforderlich ist, hängt von den Tests ab, die Sie vorgeben möchten. Für folgende Tests ist die Verwendung eines Panels (Panel SH oder Panel UH) zwingend erforderlich: COG, DT, INHIB, PP-R, RT, SIGNAL, STROOP, SWITCH, VIGIL, WAF, WAFV, ZBA.
Falls Sie auch die Auge-Hand-Koordination mit den Tests 2HAND und SMK testen möchten, ist das Panel Universal (UH) erforderlich.
Alle anderen Tests im WTS erfordern kein Panel. Viele Tests lassen sich dennoch mit Panel durchführen, um einen Wechsel der Eingabegeräte (z. B. von PC-Tastatur zu Panel) zu vermeiden.
Lieferumfang
-
1 x Panel, Standard (SH) oder Universal (UH)
-
2 x Joysticks (nur bei Panel UH)
-
2 x Joystickschablonen (nur bei Panel UH)

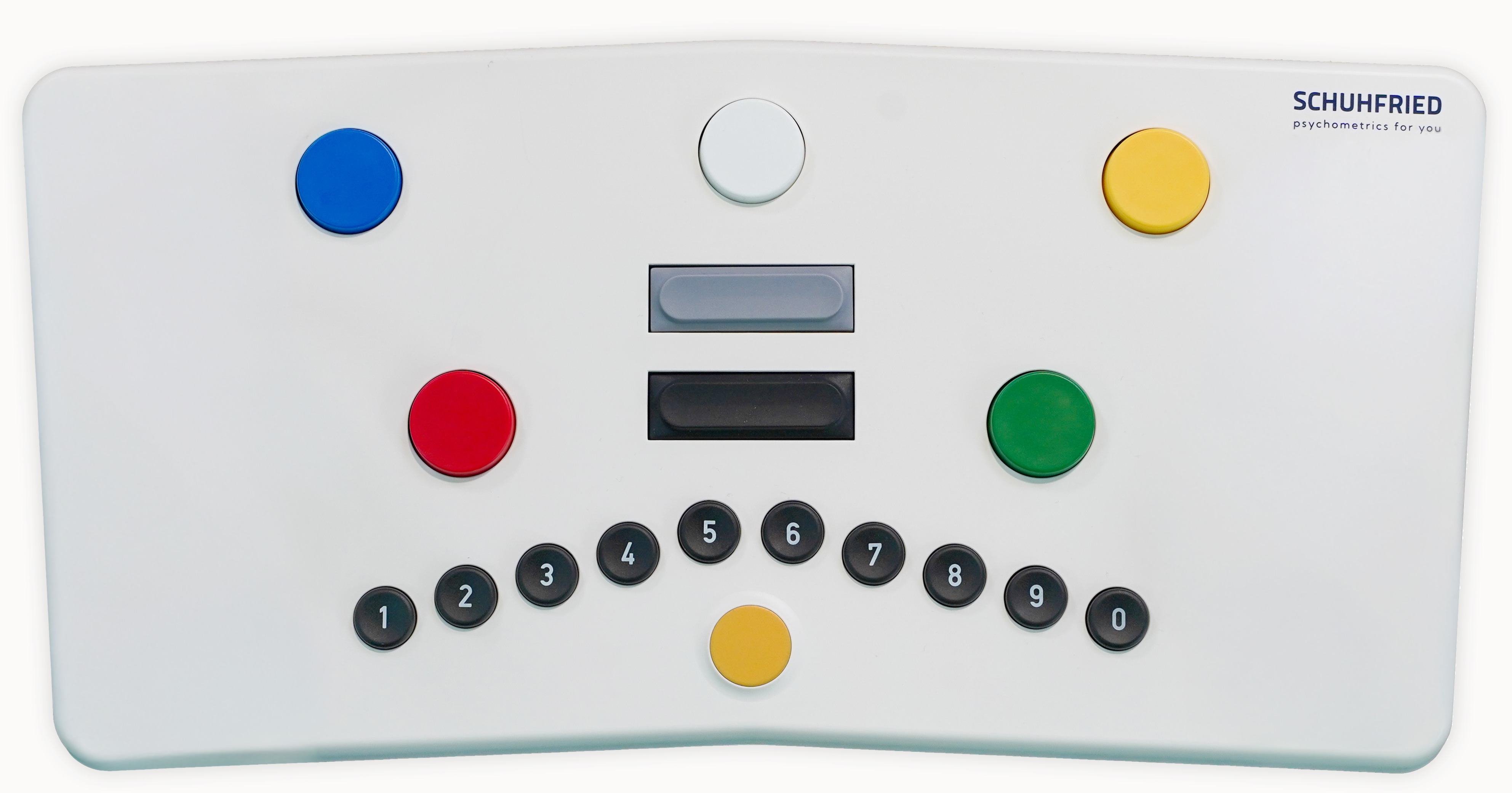

Panel Standard (SH)
-
7 Farbtasten, 10 Zifferntasten, 1 Sensortaste
-
Anschlussmöglichkeiten für Fußtasten
-
Anschlussmöglichkeiten für Fußpedale - analog
-
Tongenerator (Lautsprecher)
-
Anschlussmöglichkeit für Kopfhörer (USB)

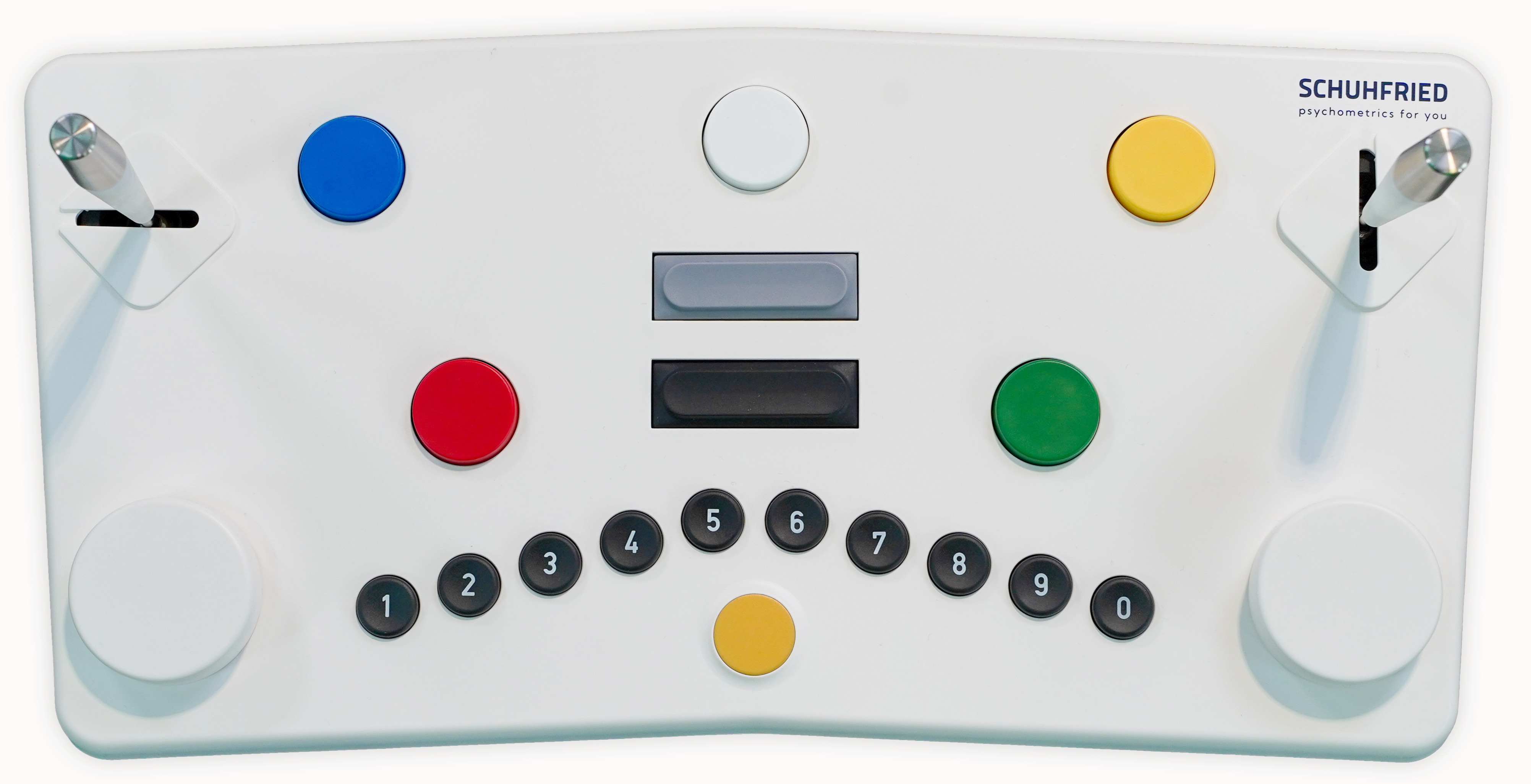

Panel Universal (UH)
-
7 Farbtasten, 10 Zifferntasten, 1 Sensortaste
-
2 Drehregler
-
2 analoge Joysticks
-
Joystickschablonen
-
Anschlussmöglichkeiten für Fußtasten
-
Anschlussmöglichkeiten für Fußpedale - analog
-
Tongenerator (Lautsprecher)
-
Anschlussmöglichkeit für Kopfhörer (USB)
Inbetriebnahme

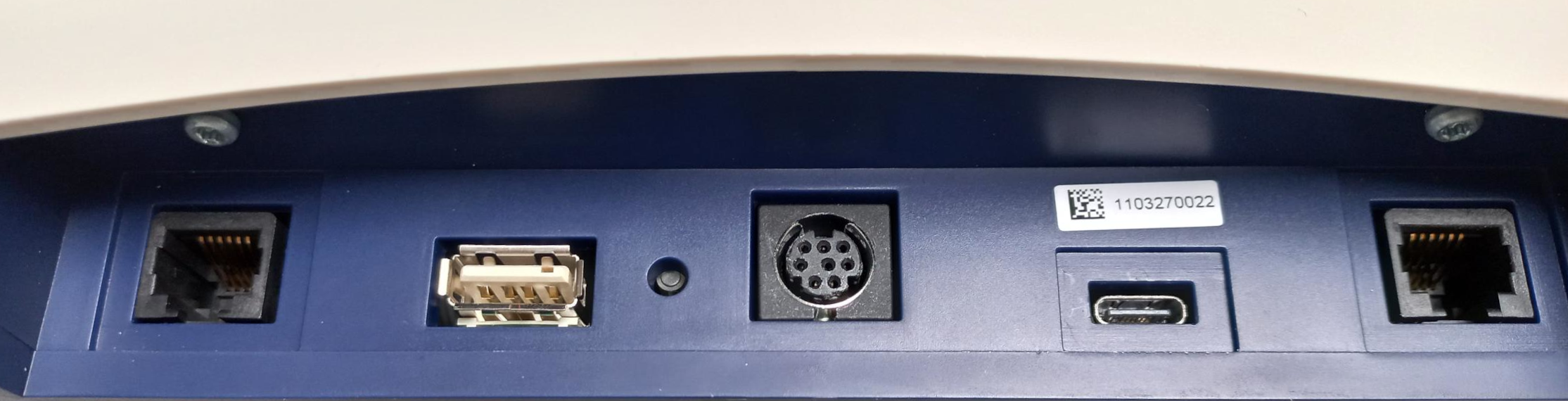

Schließen Sie das Panel über das mitgelieferte USB-Kabel an den Computer an, welcher für die Testung verwendet werden soll. Auf diesem PC muss das Wiener Testsystem (oder der Testplayer) installiert sein. Verbinden Sie das USB-Kabel mit der USB-C-Buchse auf der Rückseite des Panels und das andere Ende mit einer freien USB-A-Buchse an Ihrem Computer.
Für die Stromversorgung muss der USB-C-Anschluss verwendet werden. Die Verwendung der USB-A-Buchse für die Stromversorgung ist nicht möglich.
Joystickschablonen

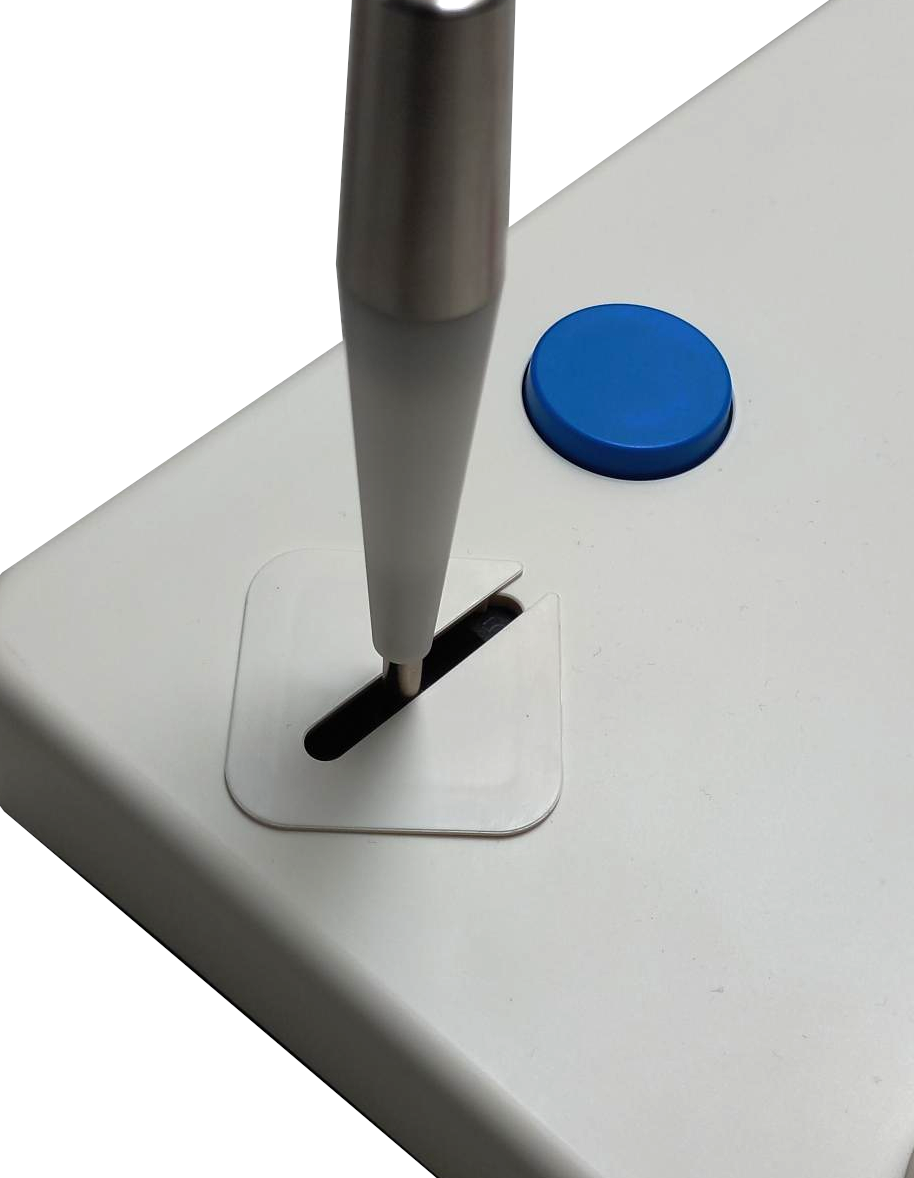

Die Joystickschablone wird, wie unten abgebildet, auf das Panel UH montiert. Zur einfacheren Montage kann der Joystick abgezogen werden. Joystickschablonen sind für die Durchführung der Tests SMK und 2HAND erforderlich. Informationen zur korrekten Platzierung der Joystickschablonen für die einzelnen Tests finden Sie im jeweiligen Testmanual.
Tonausgabe

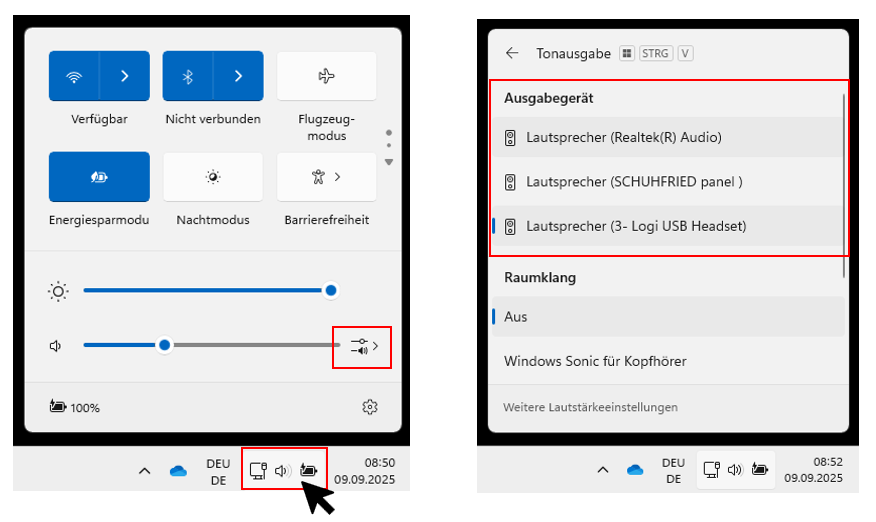

Die Tonausgabe im Wiener Testsystem erfolgt wahlweise durch den internen Lautsprecher oder über ein Headset (als Zubehör erhältlich). Das Headset kann über den USB-A-Anschluss an das Panel angeschlossen werden. Sie können auch ein USB-Headset verwenden, indem Sie es an einen freien USB-Anschluss am Computer anschließen. Wählen Sie in den Windows-Tonausgabe-Einstellungen (in der Taskleiste), welches Ausgabegerät Sie verwenden möchten:
Wenn ein USB-Headset an das Panel angeschlossen ist, muss es auch in den Windows-Tonausgabe-Einstellungen als Ausgabegerät ausgewählt werden.
Fußtasten und Fußpedale
Der Anschluss von Fußtasten oder Fußpedalen (als Zubehör erhältlich) erfolgt über eine einzige Anschlussbuchse. Schließen Sie je nach Bedarf die Fußtasten oder die Fußpedale an.
Spezifikationen
|
Spezifikationen |
Wert |
|---|---|
|
Spannungsversorgung |
+5V DC über das USB-Kabel |
|
Stromverbrauch |
max. 500mA |
|
Schutzklasse |
|
|
Gerätetyp |
B |
|
max. USB-Kabellänge |
3m |
|
max. Headset-Kabellänge |
3m |
|
max. Abmessungen (B/H/T) |
41 x 4 x 20cm |
|
Gewicht (ohne Zubehör) |
1,25kg |
|
Lagertemperatur |
-20 bis 60°C |
|
Betriebstemperatur |
10 bis 30°C |
|
relative Luftfeuchtigkeit |
max. 70%, nicht kondensierend |
