Hardwaretests für MLS und PP-R

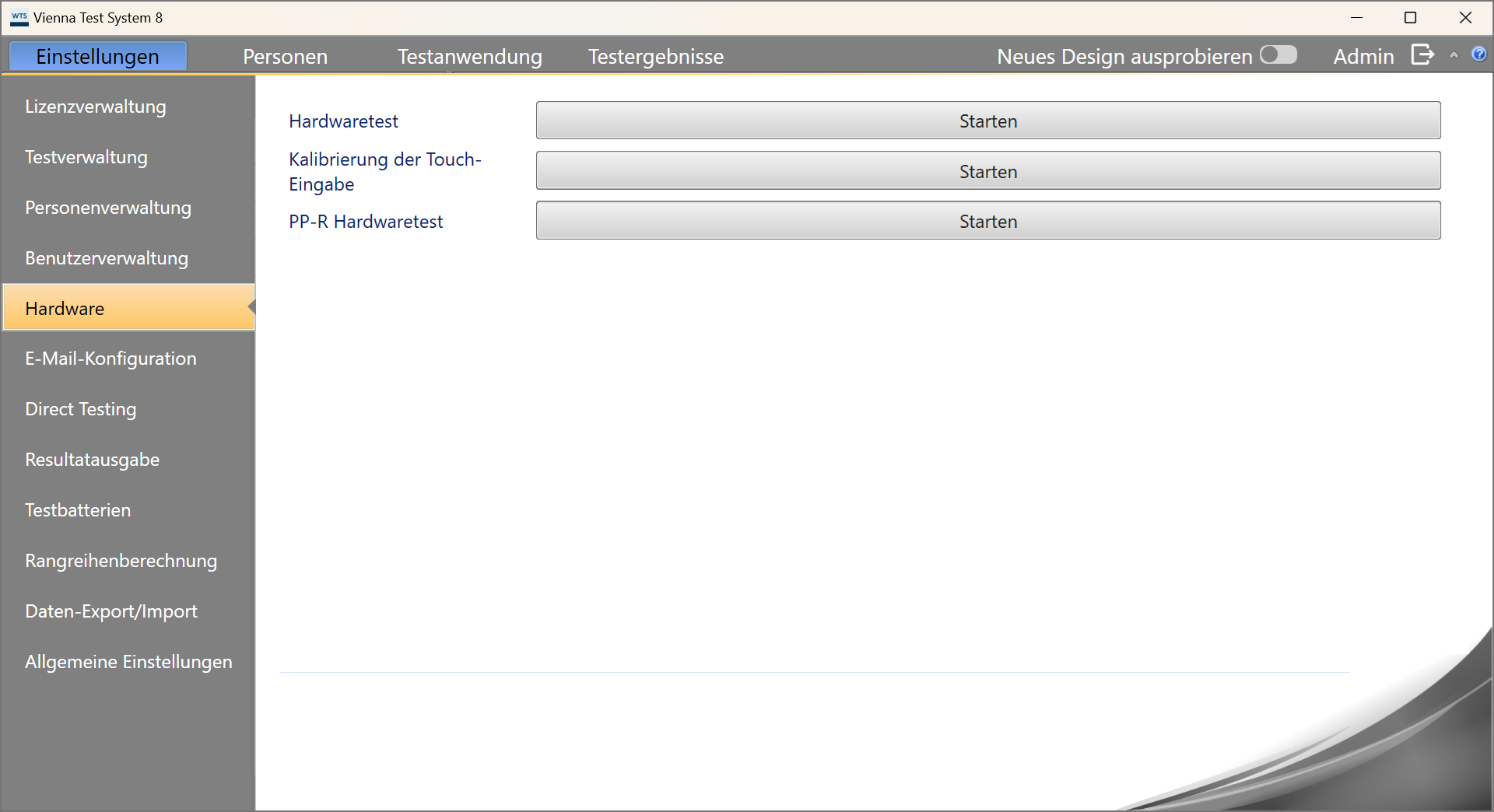

Im WTS AdminClient können Sie unter Einstellungen → Hardware weitere Hardwaretests für spezielle Eingabegeräte starten:

Hardwaretests

  • Für die Überprüfung eines der folgenden Geräte klicken Sie auf die Schaltfläche Starten neben Hardwaretest:

    • MLS-Arbeitsplatte

    • Flimmer-Tubus

    • Periphere Wahrnehmung (PP-HW – mit serieller Schnittstelle und massiver Aluminium-Grundplatte)

  • Für die Überprüfung der Peripheren Wahrnehmung PP-HW2 (USB-Schnittstelle) wählen Sie Starten neben PP-R Hardwaretest aus.

Hardwaretest

Verwenden Sie nach der kompletten Installation den Hardwaretest, um die Funktionstauglichkeit der Peripherie des Wiener Testsystems zu überprüfen.

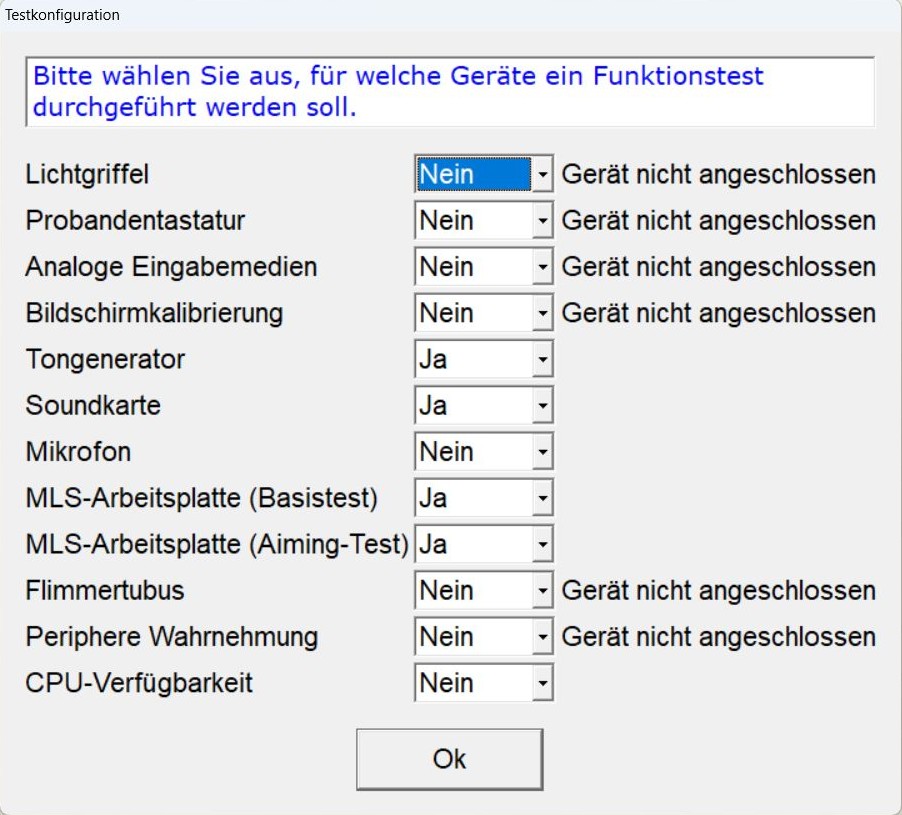

Zu Beginn wird Ihnen ein Fenster angezeigt, in dem ersichtlich ist, welche Geräte angeschlossen sind. Überprüfen Sie, ob bei sämtlichen Ihrer Geräte ein Ja eingetragen ist. Nachdem Sie Ok klicken, startet der Hardwaretest mit dem ersten eingetragenen Gerät.

Angeschlossene Geräte im Wiener Testsystem

Das Programm leitet Sie bei jedem Gerät durch die Prüfung. Führen Sie sämtliche angegebenen Schritte durch. Abschließend können Sie sich einen Bericht als Bestätigung der Durchführung ausdrucken.

Hardwaretest am Beispiel der MLS Arbeitsplatte

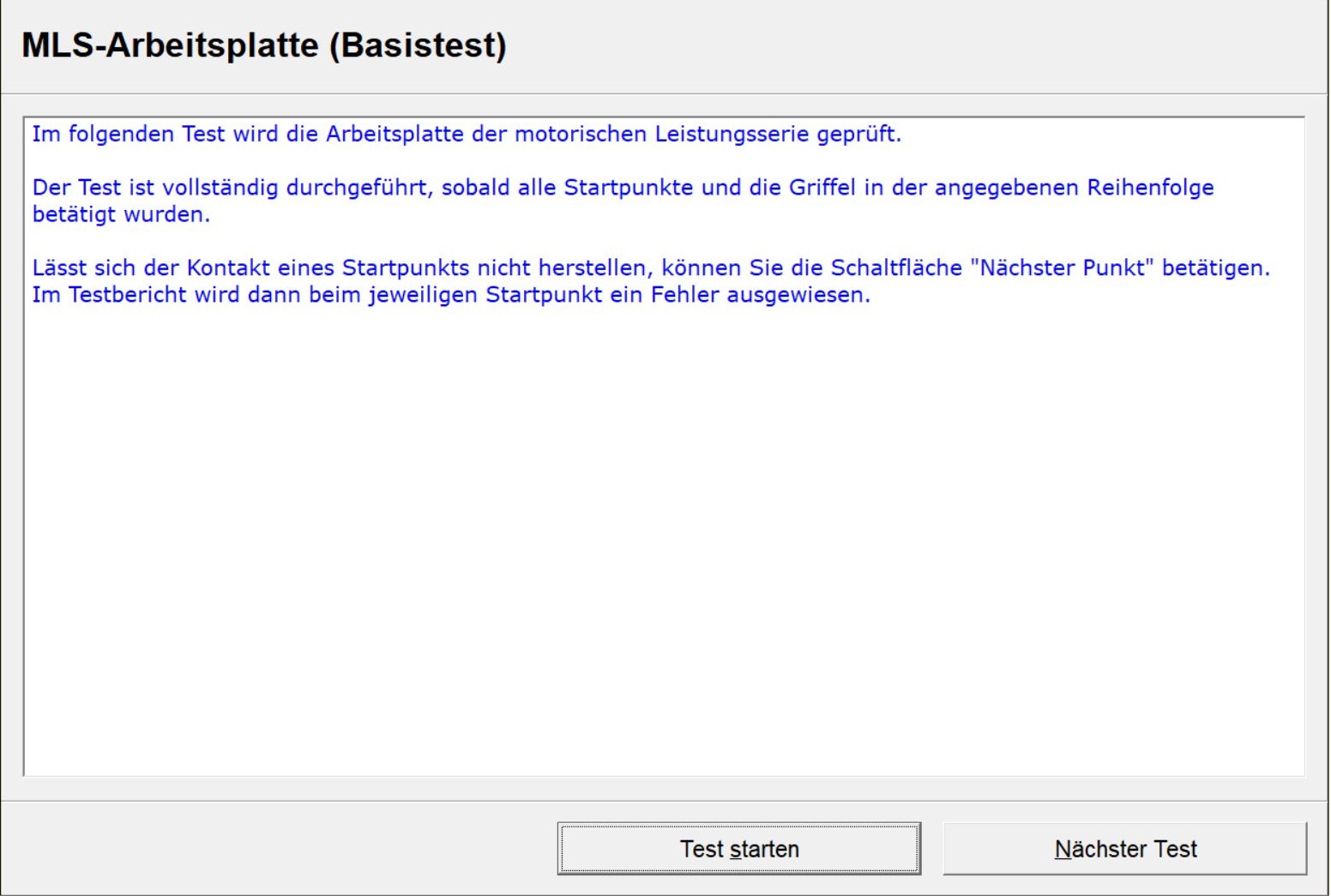

  1. Bei jedem Test erhalten Sie eine Einleitung, in der Erläuterungen zur Testdurchführung gegeben werden. Klicken Sie auf Test starten, um die Überprüfung durchzuführen. Falls Sie den Test überspringen möchten, klicken Sie auf Nächster Test.

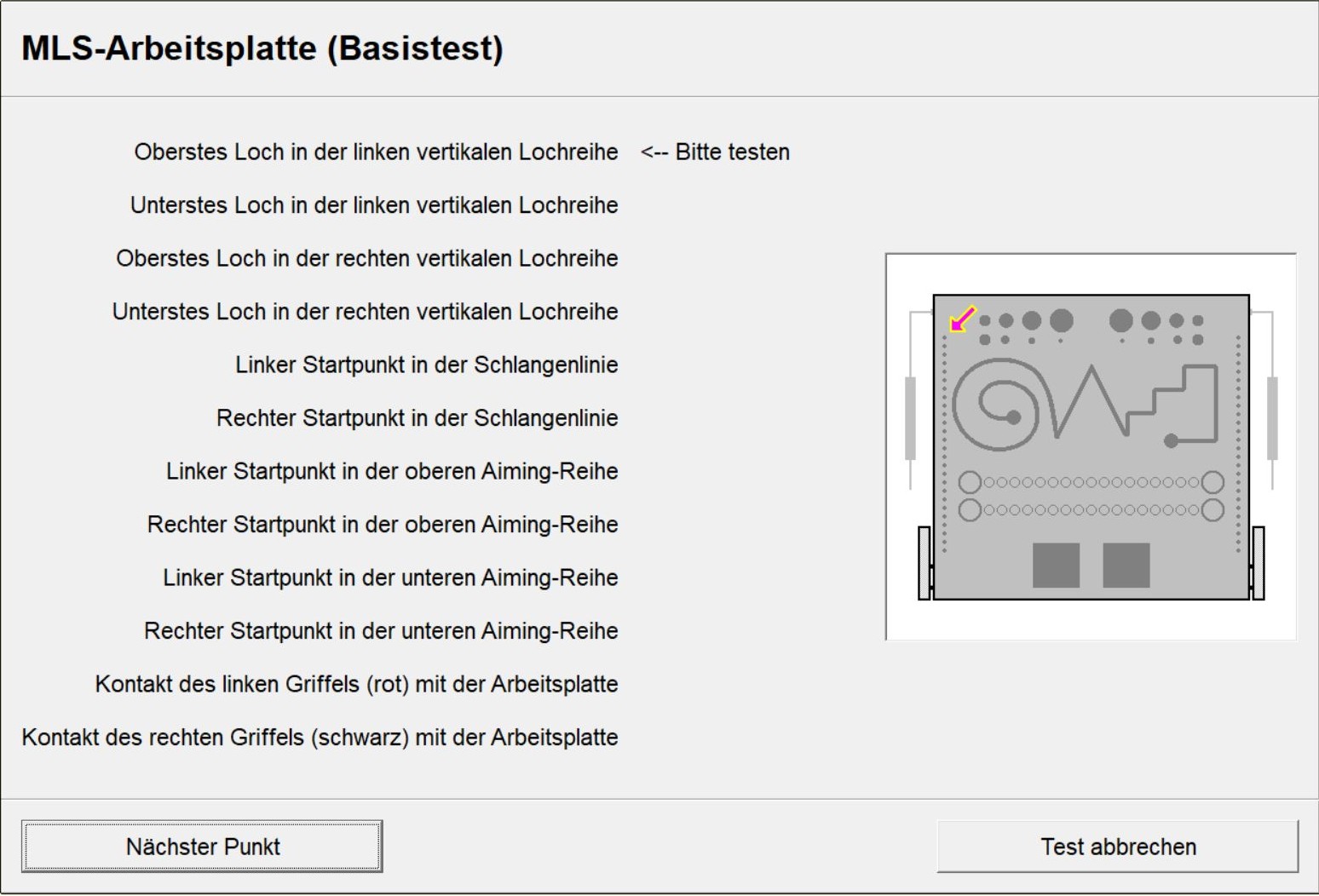

  1. Sie werden aufgefordert mit dem Griffel der MLS Arbeitsplatte den Sensor in ausgewählten Löchern auf der Platte zu berühren. Wenn Sie dies durch­geführt haben, müssen Sie mit dem Griffel einige weitere Kontaktpunkte berühren. Falls ein Kontaktpunkt nicht reagiert, klicken Sie auf Nächster Punkt, um den Punkt zu überspringen. Nicht durchgeführte Punkte werden im Bericht vermerkt.


  1. Wenn der Test komplett durchgeführt worden ist, können Sie ihn mit Test abschließen beenden. Der Test für die nächste Hardware­komponente wird automatisch gestartet.

PP-HW2 Hardwaretest

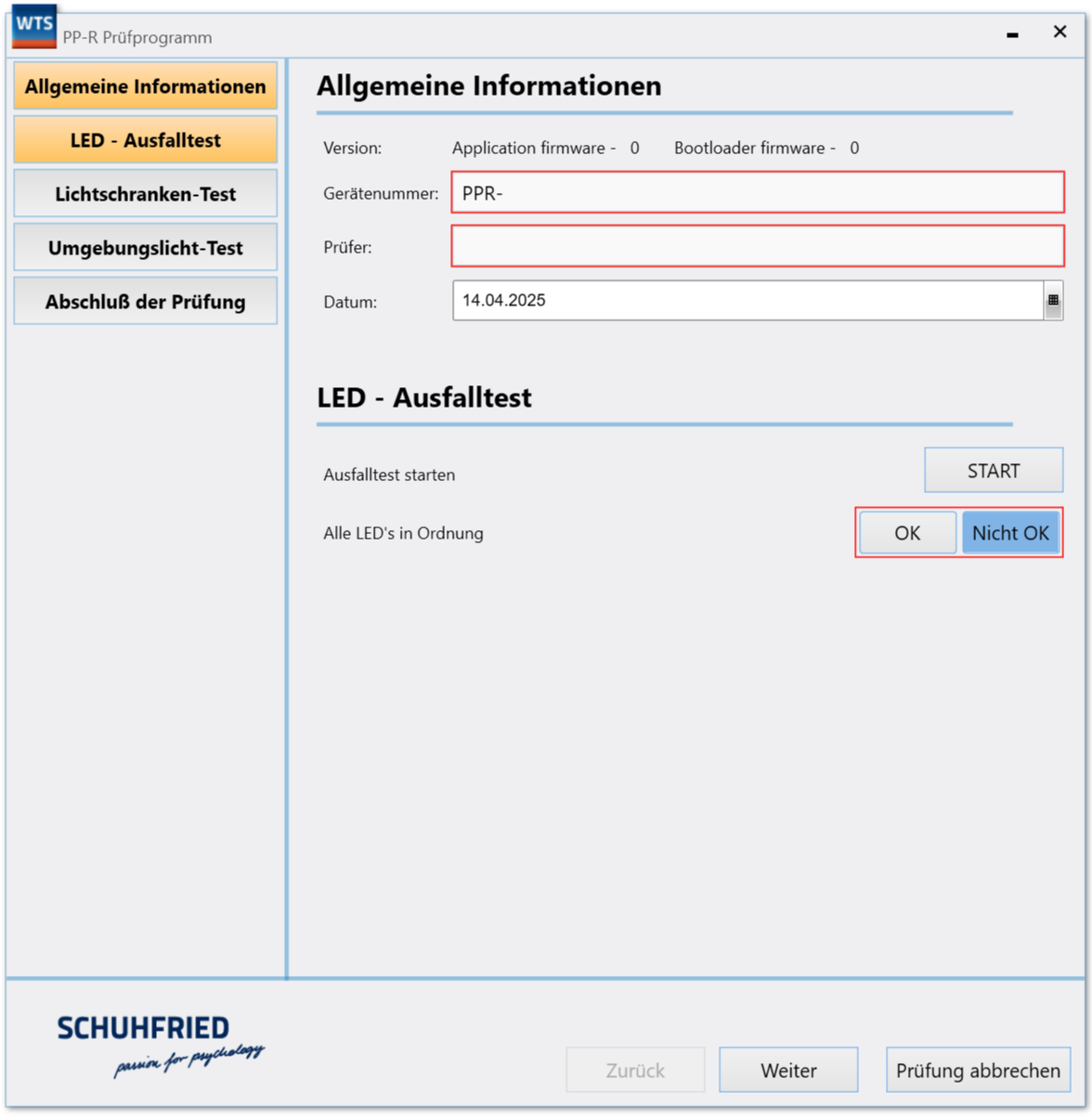

Nach dem Start des PP-HW2 Hardwaretest werden Sie aufgefordert, die HW-Seriennummer sowie die Person, welche die Prüfung durchführt, einzutragen. Die Seriennummer finden Sie auf dem Geräteschild auf der Rückseite eines Flügels.

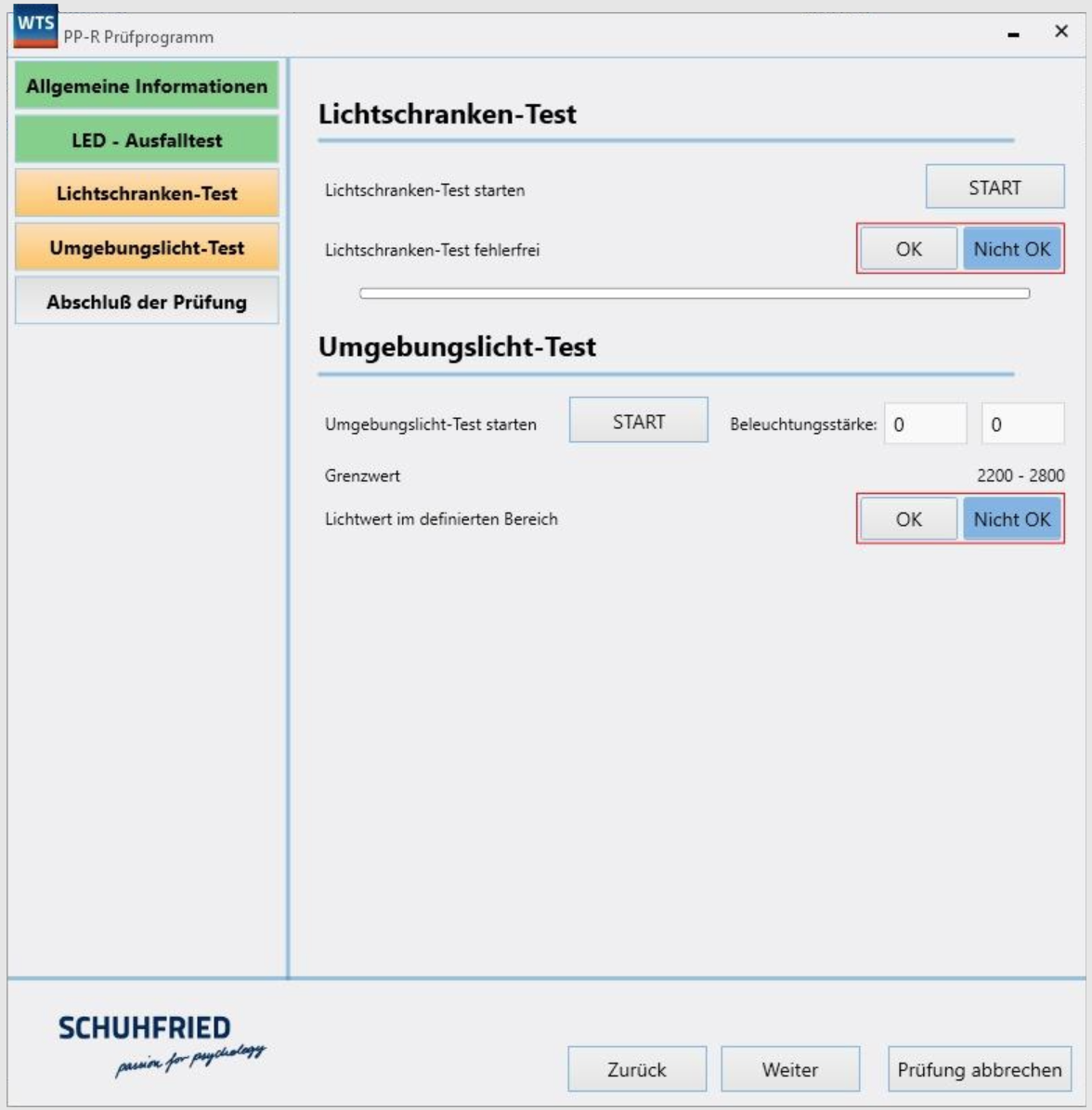

Führen Sie die Prüfung Schritt für Schritt durch und bestätigen Sie mit OK sofern die Ergebnisse den Erwartungen entsprechen. Dies bedeutet, dass die Lichtschranken einwandfrei funktionieren und die gemessene Beleuchtungsstärke in der Umgebung im vorgegebenen Bereich liegt (angegebene unter Grenzwert).


Zum Abschluss kann ein Protokoll bezüglich der Prüfung ausgedruckt werden.

Problembehebung

Falls ein Peripheriegerät nicht funktioniert, können Sie die nachfolgenden Prozeduren zur Eingrenzung und Behebung des Fehlers durchführen:

  • Gerät abstecken und wieder anstecken

  • Windows neu starten

  • Gerät an einem anderen USB-Anschluss anstecken (es kann sein, dass der Gerätetreiber neu zu installieren ist)

  • Andere USB-Geräte abstecken

  • Gerät ohne USB-HUB direkt am Computer anstecken
